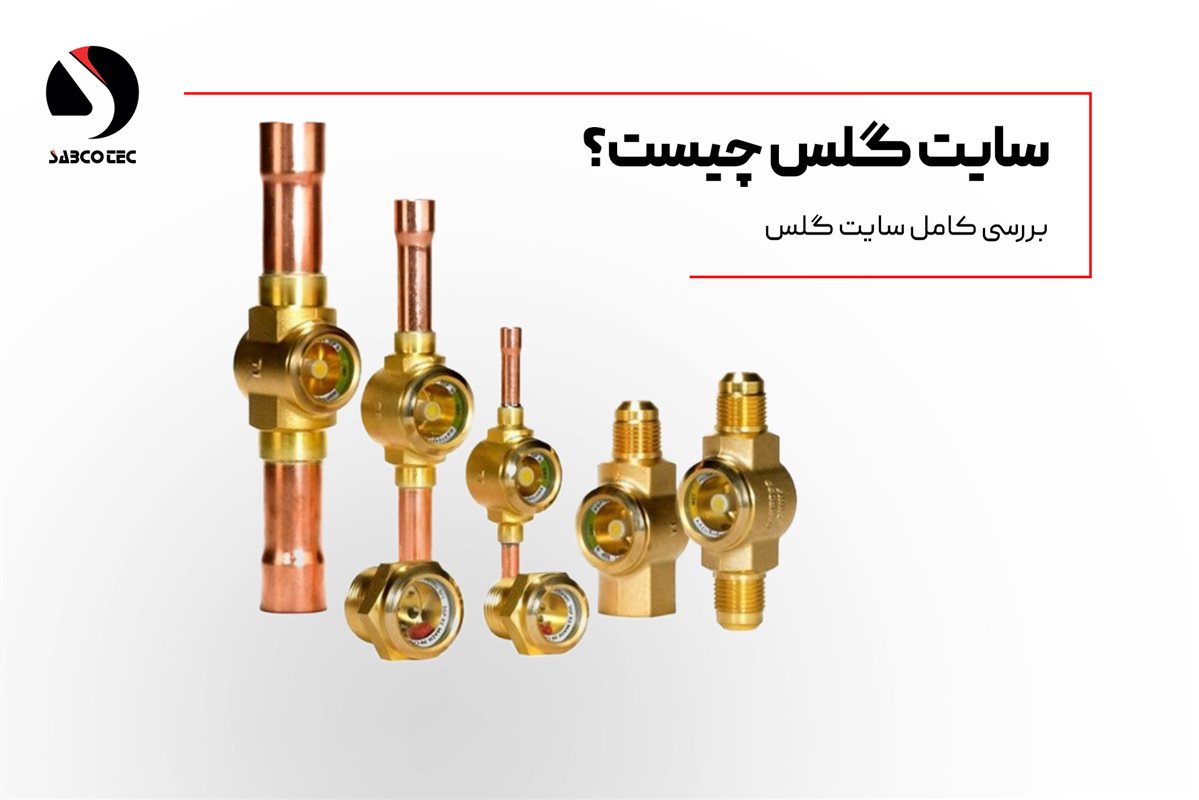

سایت گلس چیست؟ معرفی انواع و کاربرد آن‌ها در صنعت برودت و تهویه
-
در این مطلب می‌خوانید:
تعریف
سایت گلس (Sight Glass) یا نشانگر مایع، قطعه‌ای شفاف است که به‌منظور مشاهده و بررسی جریان سیال و یا سطح مایعات درون سیستم‌های بسته مانند خطوط تبرید و تهویه مطبوع مورد استفاده می‌گیرد. این قطعه به کاربر اجازه میدهد تا عملکرد سیستم را مورد بررسی قرار داده و وجود مشکلاتی مانند کاهش میزان مبرد و وجود رطوبت یا ذرات آلاینده در جریان سیال را تشخیص دهد. از کاربردهای اصلی این قطعه میتوان کنترل سطح و کیفیت مبرد در سیستم‌های تبرید و تهویه مطبوع، مشاهده وضعیت جریان و کیفیت مایع در سیستم‌های هیدرولیکی و روغن‌کاری، نظارت بر جریان سیالات خورنده و یا گازها در صنایع شیمیایی و پتروشیمی و ... را نام برد.
انواع سایت گلس
سایت گلس ها عموماً در سه نوع تولید و ساخته میشوند که به اختصار شامل موارد زیر میباشند:
| نوع | عملکرد |
| سایتگلس ساده | فقط برای مشاهده جریان مایع |
| سایتگلس با نشانگر رطوبت | دارای نشانگر تغییر رنگ برای تشخیص رطوبت مبرد |
| سایتگلس دوطرفه | قابل مشاهده از دو سمت برای کاربردهای خاص |
نمونه ای از سایت گلس هایی که دارای نشانگر رطوبت هستند در زیر قابل مشاهده میباشد.

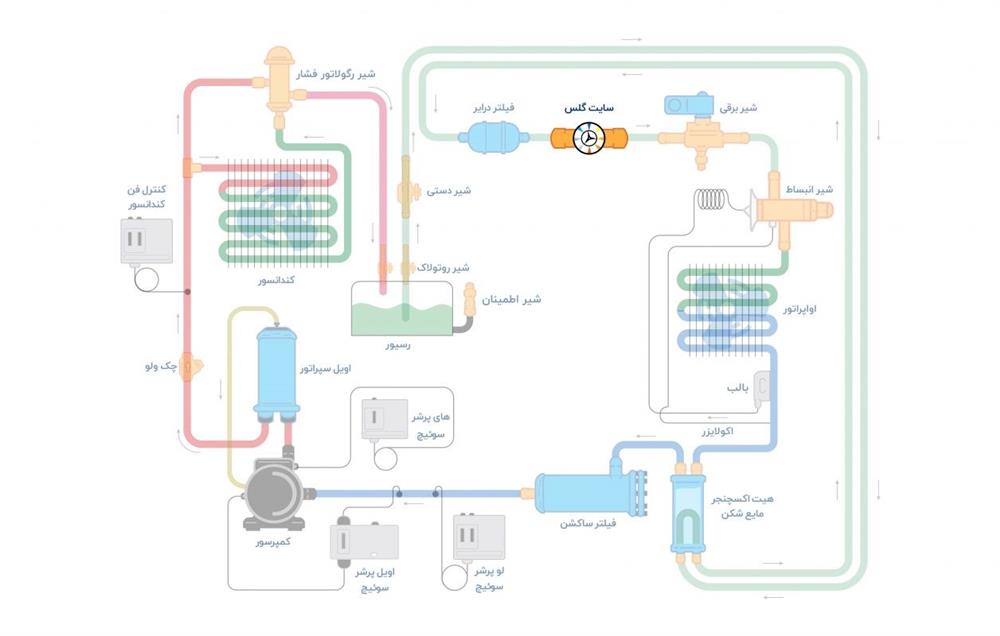

محل نصب
با توجه به این که از سایتگلس برای بررسی وجود هوا، رطوبت و یا هرگونه آلودگی در سیال استفاده میگردد، میتوان این قطعه را در هر قسمتی از سیستم که مورد نیاز باشد، نصب کرد. مناسب ترین محل نصب سایتگلس در یک سیستم تبرید، بین کندانسور و شیر انبساط (در خط مایع سیکل) و بعد از فیلتر درایر میباشد.

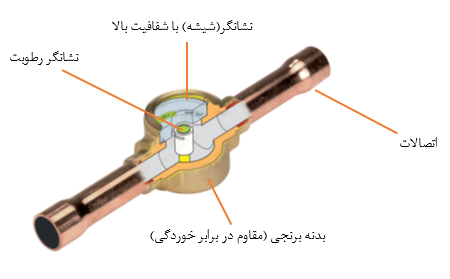

اجزای تشکیل‌دهنده سایت گلس
سایت گلس دارای ساختار نسبتاً سادهای بوده و اجزای تشکیل دهندهی آن در موارد زیر خلاصه میشود:
بدنه (Body) ؛ از جنس برنج، استیل و یا سایر مواد مقاوم به فشار و خوردگی،
شیشه (Glass)؛ بخش شفاف قطعه برای مشاهدهی وضعیت سیال،
آب‌بند (Seal)؛ برای جلوگیری از نشت سیال در محل اتصال شیشه با بدنه؛
نشانگر رطوبت (Moisture Indicator)؛ دارای قابلیت تغییر رنگ برای تشخیص وجود رطوبت در سیال عبوری،
اتصالات (Fittings)؛ برای نصب سایتگلس در خطوط لوله یا سیستم.
انتخاب سایت گلس مناسب
در انتخاب سایت گلس مناسب، مهمترین پارامترهایی که باید در نظر گرفته شوند عبارتند از:
1. نوع مبرد،
2. نوع و سایز اتصالات،
3. محدوده دما و فشار در سیکل تبرید

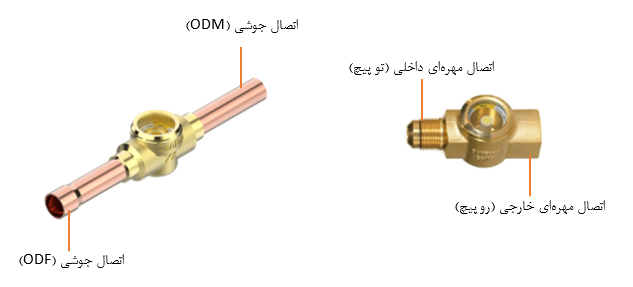

نکته: سایت گلس های شرکت دنفوس، با توجه به نیاز کاربر و برای شرایط متفاوت، با دو نوع اتصال جوشی و مهرهای تولید میشوند:
بررسی وضعیت جریان مبرد در سیکل تبرید
زمانی که مبرد به صورت مایع کامل در خط مایع جریان داشته باشد، سایتگلس معمولاً نمایانگر مایع واضح است. اما اگر حباب گاز در خط لوله مشاهده شود، میتواند نشان‌دهنده‌ی یکی از شرایط زیر باشد:
شارژ مبرد کم یا نشتی
سوپرهیت بیش از حد در بخش مایع
دمای کندانسور پایین یا ضعف توان کندانسور
افت فشار و یا انسداد بین فیلتر درایر و شیر انبساط
وجود حباب در جریان مبرد، یعنی مبرد کاملاً به صورت مایع نیست و ممکن است باعث کاهش کارایی و عملکرد نامطلوب شود.
کاربرد در سیستم های سردخانه ای
در سیستم های تبرید سردخانه ای، وجود رطوبت داخل سیستم میتواند منجر به تولید اسید، خوردگی لوله‌ها، انسداد فیلتر و کاهش عمر مفید قطعات و تجهیزات شود. در چنین سیستم‌هایی، سایتگلس:
- وضعیت مبرد پس از خشک شدن را مشخص میکند،
- هرگونه حباب داخلی یا کمبود شارژ مبرد را سریعاً تشخیص میدهد،
- رطوبت سیستم را تحت کنترل قرار میدهد.
SG: سایت گلس
N: محدوده فشار و نوع مبرد (I: کم فشار- R22 با روغن مینرال/ N: کم فشار- R22, R134a, R404A, R407C, R507A/ P: پر فشار- R22, R134a, R404A, R407C, R507A, R410A)
12: سایز اتصال (بر حسب میلیمتر)
S: نوع اتصال (S: جوشی/ - : مهره ای)
