مبانی عملکرد اکونومایزر در سیکل های تبرید

    در این مطلب می‌خوانید:

۱. مقدمه و (ECO Operation)

هدف از به‌کارگیری اکونومایزر (مدار سابکولر)، افزایش ظرفیت سرمایشی و بهبود ضریب عملکرد (COP) سیستم است. در این سیستم، بخشی از مبرد مایع پیش از ورود به اواپراتور، از طریق یک تجهیز سابکولر (Liquid Subcooler) یا مخزن فشار میانی، سابکولر می‌شود. بخار حاصل از این فرآیند (Flash Gas) به جای بازگشت به کندانسور، مستقیماً به پورت ECO کمپرسور تزریق شده و در آنجا با جریان اصلی ترکیب می‌گردد.

 ۲. ملاحظات طراحی و نصب برای مبرد آمونیاک (R717)

به دلیل خواص شیمیایی خاص R717، رعایت نکات زیر در طراحی سیستم‌های صنعتی حیاتی است:

 ۲.۱. الزامات محیطی و ایمنی
- مدیریت رطوبت: با توجه به حساسیت سیستم‌های کامپکت، میزان آب موجود در R717 نباید از ۴۰۰ ppm تجاوز کند.
- موتورخانه سرمایشی: سیستم‌هایی با شارژ بیش از ۳۰۰ کیلوگرم باید در موتور خانه سرمایشی مجزا نصب شوند.
- مانیتورینگ نشت: برای شارژهای بالای ۵۰ کیلوگرم، نصب سیستم هشدار گاز (Gas Warning System) الزامی است.
- تخلیه ایمن: مسیر تخلیه مبرد در صورت نشت باید به گونه‌ای باشد که هیچ خطری برای محیط زیست ایجاد نکند.

 ۲.۲. لوله‌کشی و مدیریت روغن در اواپراتورهای فلادد (Flooded)
- بازگشت روغن: در سیستم‌های R717، به دلیل استفاده از روغن‌های غیرمحلول، روغن همراه با گاز مکش باز نمی‌گردد. بنابراین، استفاده از یک جداکننده روغن (Oil Separation) با راندمان بسیار بالا الزامی است.
- جلوگیری از ضربه مایع (Wet Compression): به دلیل نوسانات کنترلی، احتمال تشکیل کندانس در خط مکش وجود دارد. برای جلوگیری از ورود مایع به کمپرسور، خط مکش باید با شیب ملایم رو به بالا در جهت جریان نصب شود تا کندانس به سمت منبع بازگردد.
- خط مکش خشک: لوله‌کشی متصل به اواپراتور یا اکومولاتور باید به صورت "Dry Suction Gas Line" طراحی شود.



 ۳. تحلیل انواع مدارهای سابکولینگ (Subcooling Circuits)

 ۳.۱. اکونومایزر با سابکولر مایع (Liquid Subcooler)
در این مدل، بخشی از مبرد مایع کندانسور از طریق یک شیر انبساط وارد زیرسابکولر شده و در جریان مخالف Counter-flow‏ ‏ با مبرد اصلی تبادل حرارت کرده و آن را سابکولینگ می‌کند.
- مکان نصب: سابکولر باید پایین‌تر از کمپرسور قرار گیرد تا در زمان توقف سیستم، از بازگشت روغن یا مایع به کمپرسور جلوگیری شود.
- عایق‌بندی: خط مایع بین زیرسرمایشگر و شیر انبساط اواپراتور باید کاملاً عایق شود تا از افت راندمان ناشی از جذب گرمای محیط جلوگیری گردد.

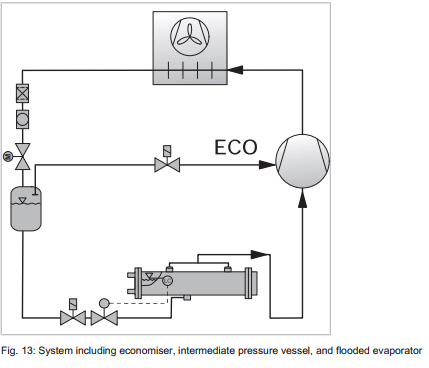

 ۳.۲. اکونومایزر با مخزن فشار میانی (‏Intermediate Pressure Vessel)‏
در این طراحی، یک مخزن بین کندانسور و اواپراتور قرار می‌گیرد که نقش جداکننده فاز (Phase Separator) را دارد.

- کارکرد: مایع و گاز فلش در این مخزن جدا می‌شوند. مایع به فشار میانی کاهش می‌یابد و گاز فلش به پورت ECO کمپرسور فرستاده می‌شود.
- کنترل: برای فعال/غیرفعال کردن مدار ECO و جلوگیری از مهاجرت مبرد در زمان توقف، نصب شیر برقی (Solenoid Valve) در خط مکش ECO الزامی است.
- توصیه: این روش به دلیل کاهش فشار تا دمای اشباع، عمدتاً برای اواپراتورهای غوط‌ور توصیه می‌شود.

 ۴. بهره‌برداری موازی (Parallel Operation)
در سیستم‌هایی که چندین کمپرسور به صورت موازی کار می‌کنند، دو استراتژی برای اکونومایزر وجود دارد:

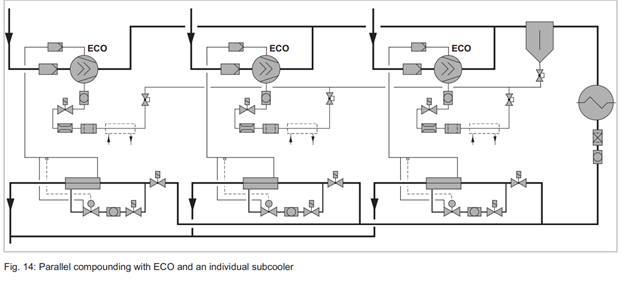

1. مدار سابکولر مجزا: هر کمپرسور دارای مدار ECO مستقل است. شیرهای برقی باید با کنتاکت کمکی کنتاکتور کمپرسور فعال شوند. در حالت بار جزئی (Part Load)، اگر ECO فقط در بار کامل فعال است، شیرها باید بسته شوند.

2. مدار سابکولر مشترک: یک مدار سابکولر برای تمام کمپرسورها. در این حالت باید برای هر مسیر منتهی به پورت ECO، یک شیر برقی، شیر یک‌طرفه (Check Valve) و فیلتر گاز مکش تعبیه شود.

درکل بار جزئی، استفاده از دو شیر انبساط با ظرفیت‌های مختلف (مثلاً ۳۳٪ و ۶۶٪) برای توزیع بهینه مبرد توصیه می‌شود. نصب رگولاتور فشار اواپراتور (EPR) در خط ECO برای کنترل دقیق دمای مایع و فشار مکش ضروری است.



 ۵. استانداردهای انتخاب تجهیزات (Sizing & Selection)

 ۵.۱. انتخاب سابکولر

- نوع: می‌توان از مبدل‌های پوسته و لوله (Shell and Tube)، محور-هم‌راستا (Coaxial) یا صفحه‌ای (Plate) استفاده کرد.
- پارامتر طراحی: در نرم‌افزارهای طراحی (مانند BITZER)، اختلاف دمای استاندارد (Delta T_{eco}) بین دمای اشباع ECO و مایع سابکول شده معمولاً ۱۰ کلوین (K)10 در نظر گرفته می‌شود.

 ۵.۲. شیر انبساط ترموستاتیک (TXV)
- تنظیمات: سوپرهیت استاندارد باید روی ۱۰ کلوین تنظیم شود.
- ایمنی:برای محدود کردن فشار حداکثری در خط مکش  ECO، شیر انبساط باید دارای شارژ MOP (حداکثر فشار عملیاتی) باشد.
- نصب: سنسور شیر انبساط باید حداقل در فاصله ۱ متری از نقاط تزریق سرمایش اضافی نصب شود تا از تداخل حرارتی جلوگیری شود.

 ۵.۳. طراحی مخزن فشار میانی
- ارتفاع جداسازی: حداقل ارتفاع بالای سطح مایع باید ۴۰۰ میلی‌متر باشد.
- سرعت جریان: حداکثر سرعت جریان گاز داخلی باید حدود ۰.۳ متر بر ثانیه باشد.

 ۶. مدیریت ارتعاشات و ضربات (Pulsation Mufflers)

اتصال مستقیم پورت ECO به ناحیه پروفیل کمپرسور می‌تواند باعث ایجاد ضربات فشاری و ارتعاشات رزونانسی در لوله‌کشی شود.
- راه‌حل: بسته به سری کمپرسور ها اسکرو،به عنوان مثال در برند بیتزر  (مانند CSH، CSV یا HS)، استفاده از مدارPulsation Mufflers داخلی یا خارجی الزامی است.
- الزام: برای دماهای کندانس بالای ۴۰ درجه یا دماهای تبخیر بالای ۱۰ درجه، استفاده از سیستم‌های
 (Pulsation Muffler) شامل Muffler ، شیر یک‌طرفه و شیر کنترل اجباری است.

 جمع‌بندی نهایی برای اجرا
برای دستیابی به بالاترین راندمان در سیستم‌های اکونومایز شده، مهندس طراح باید تعادلی بین میزان زیرسرمایش (Subcooling)، مدیریت روغن (به ویژه در سیستم‌های آمونیاکی) و کنترل ضربات فشاری برقرار کند. استفاده از تجهیزات کنترل دقیق مانند شیرهای MOP و رگولاتورهای فشار در خط ECO، پایداری سیستم را در شرایط مختلف بار تضمین می‌کند.


تالیف و تهیه : سیدمحمدطه موسوی
